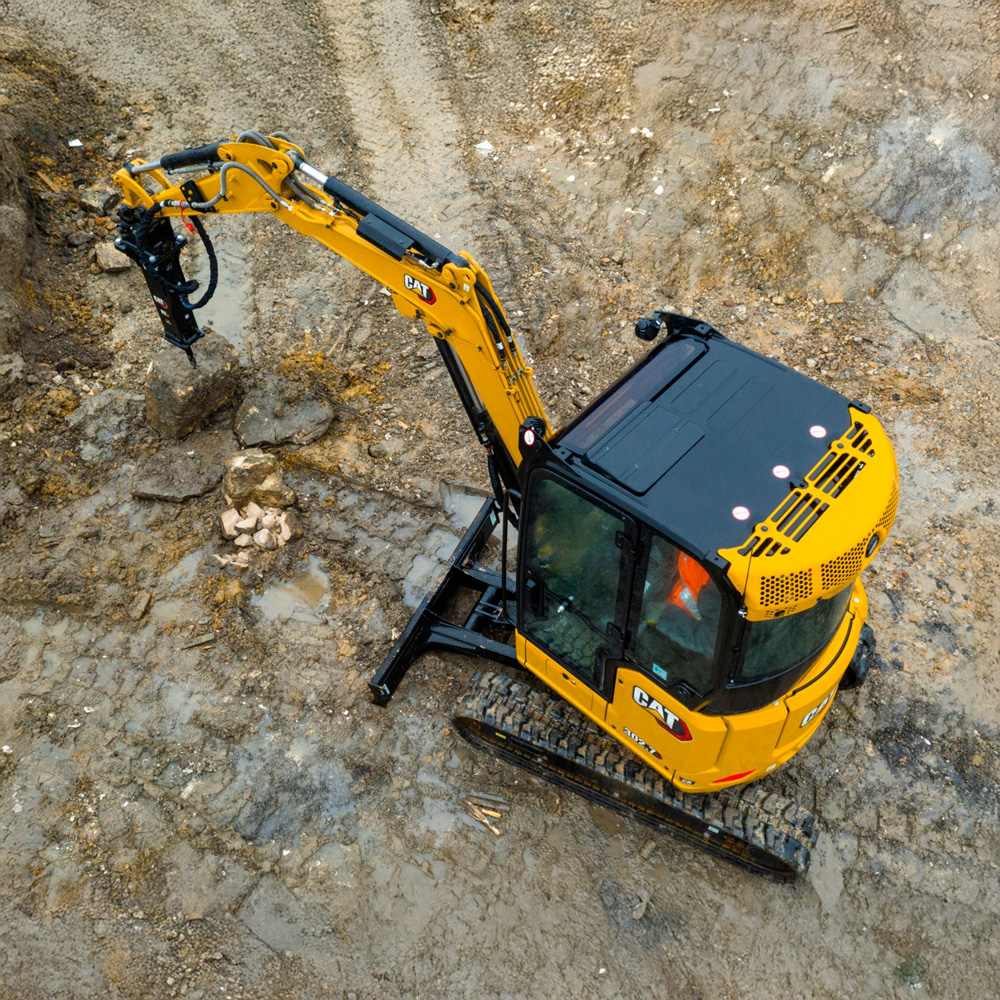

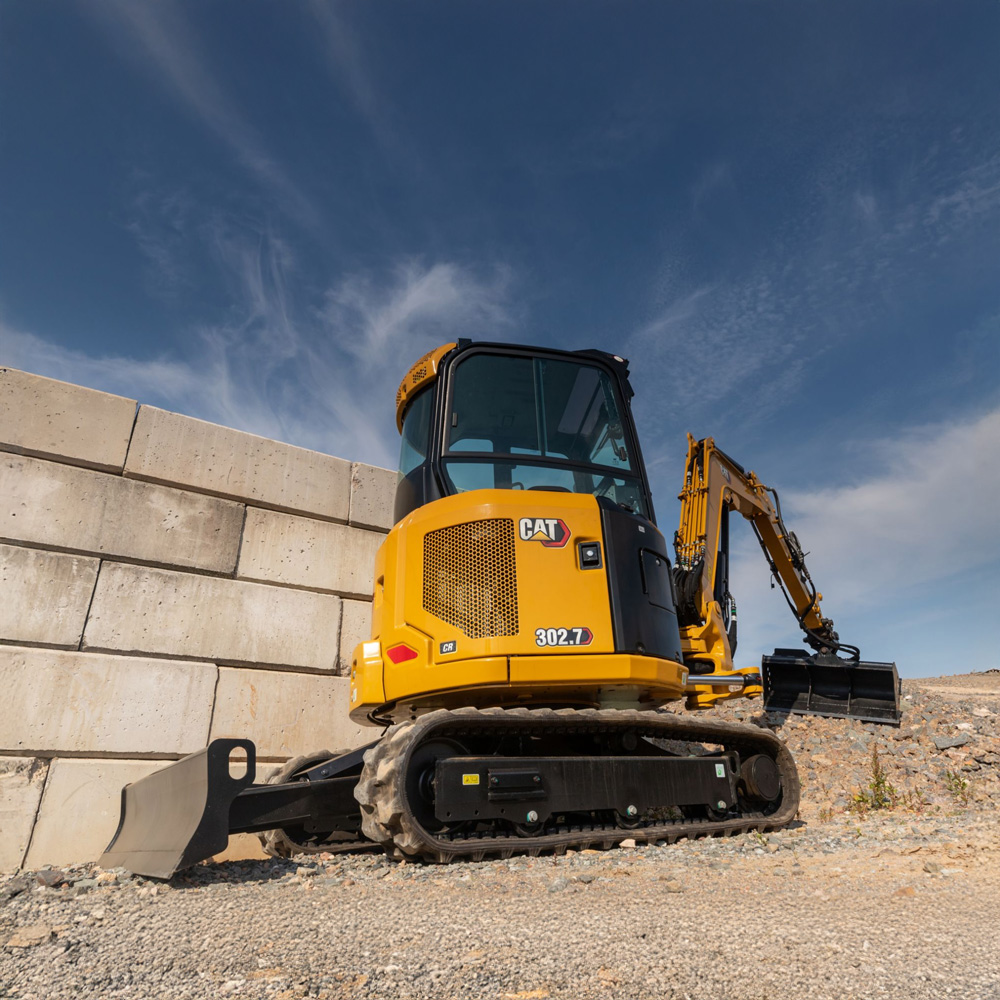

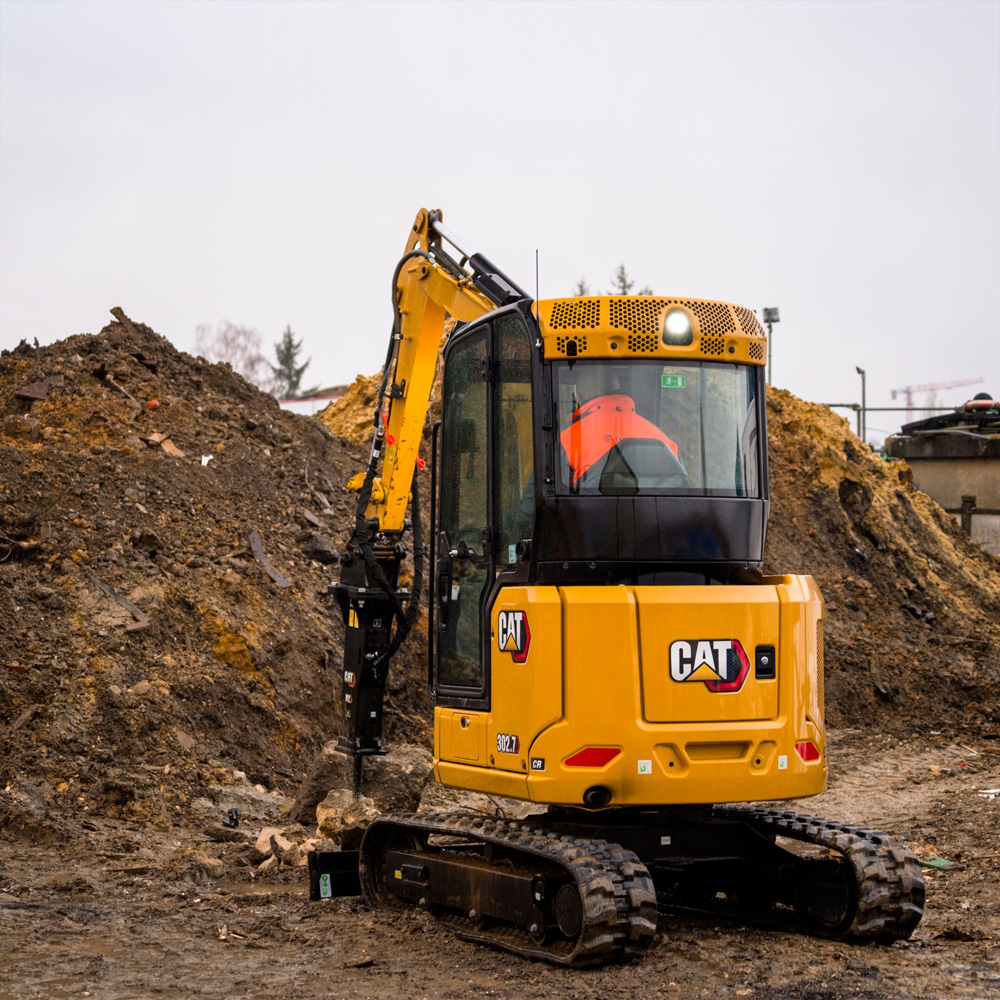

Cat® 302.7 CR
Motor
| Net Güç | 17.6 kW |
| Motor Modeli | C1.1 Turbo |
| Net Güç - 2.400 dev/dak. - ISO 9249, 80/1269/EEC | 17.6 kW |
| Not | Bildirilen net güç; motor fabrikada yapılandırılmış fan, hava emişi sistemi, egzoz sistemi ve minimum alternatör yüküne sahip alternatörle donatıldığında, motor azami devir ve azami güçteyken volanda mevcut olan güçtür. |
| İç çap | 77 mm |
| Silindir Hacmi | 1.1 l |
| Emisyonlar | U.S. EPA Tier 4 Final ve EU Stage V emisyon standartlarını karşılamaktadır. |
| Strok | 81 mm |
| Brüt Güç - 2.400 dev/dak. - SAE J1995:2014 | 18.4 kW |
Ağırlıklar
| Çalışma Ağırlığı | 3050 kg |
| Güneşlikle Minimum Çalışma Ağırlığı* | 2560 kg |
| Güneşlikle Maksimum Çalışma Ağırlığı** | 2925 kg |
| Kabinle Minimum Çalışma Ağırlığı* | 2680 kg |
| AB: CE Plakası Ağırlığı*** | 2695 kg |
| AB: CE Plakası Ağırlığı*** | 2800 kg |
| Not (2) | **Maksimum Ağırlık için çelik paletler, operatör, tam dolu yakıt deposu, uzun stik, bıçak, kova ve ekstra arka ağırlık temel alınır. |
| Not (1) | *Minimum Ağırlık için, arka ağırlık olmaksızın kauçuk paletler, operatör, tam dolu yakıt deposu, standart stik, bıçak ve kova temel alınır. |
| Kabinle Maksimum Çalışma Ağırlığı** | 3050 kg |
| Not (3) | ***CE Plakası Ağırlığı, en yaygın AB yapılandırmalarına dayanmaktadır. 75 kg (165 lb) operatör ve dolu yakıt deposu dahildir ve kova hariçtir. |
Boyutlar - Uzun Stik
| Kazı Derinliği | 2710 mm |
| Bom Yüksekliği - Nakliye Konumu | 1650 mm |
| Bom Dönüşü - Sağ | 830 mm |
| Maksimum Uzanma - Zemin Seviyesi | 4710 mm |
| Maksimum Bıçak Yüksekliği | 395 mm |
| Maksimum Uzanma | 4850 mm |
| Bom Dönüşü - Sol | 605 mm |
| Maksimum Bıçak Derinliği | 515 mm |
| O/A Nakliye Yüksekliği | 2480 mm |
| Maksimum Kazı Yüksekliği | 4390 mm |
| Stik Uzunluğu | 1260 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 775 mm |
| Uzanma Konumunda Bom | 1730 mm |
| Maksimum Boşaltma Yüksekliği | 3070 mm |
| Dönüş Yatağı - Yükseklik | 560 mm |
| Dikey Duvar | 2050 mm |
| O/A Alt Takım Uzunluğu | 2010 mm |
| Yerden Yükseklik | 310 mm |
| Palet Kayışı/Pabuç Genişliği | 300 mm |
| Toplam Nakliye Uzunluğu* | 4280 mm |
| Not | *Toplam Nakliye Uzunluğu, nakliye sırasındaki bıçak konumuna bağlıdır. |
| Ekstra Arka Ağırlıkla Arka Kule Dönüşü | 890 mm |
| Palet Genişliği | 1570 mm |
| Hafif Arka Ağırlıkla Arka Kule Dönüşü | 845 mm |
Bıçak
| Yükseklik | 320 mm |
| Genişlik | 1570 mm |
Minimum Yapılandırmadan Ağırlık Artışı
| Uzun Stik | 15 kg |
| Çelik Paletler | 100 kg |
| Kabin | 125 kg |
| Arka ağırlık (ekstra) | 250 kg |
| Arka Ağırlık (hafif) | 100 kg |
Seyir Sistemi
| Zemin Basıncı - Maksimum Ağırlık | 29 kPa |
| Zemin Basıncı - Minimum Ağırlık | 24.2 kPa |
| Seyir Hızı - Düşük | 2.6 km/sa. |
| Tırmanabilme - Maksimum | 30 derece |
| Maksimum Çekiş Kuvveti - Yüksek Hız | 15.6 kN |
| Seyir Hızı - Yüksek | 4.5 km/sa. |
| Maksimum Çekiş Kuvveti - Düşük Hız | 26.8 kN |
Servis Dolum Kapasiteleri
| Hidrolik Sistem | 35 l |
| Hidrolik Deposu | 18 l |
| Yakıt Deposu | 45 l |
| Motor Yağı | 4 l |
| Soğutma Sistemi | 4 l |
Hidrolik Sistem
| Kazma Kuvveti - Stik - Standart | 13.8 kN |
| Yardımcı Devre - Birincil - Basınç | 245 bar |
| Çalışma Basıncı - Dönüş | 176 bar |
| Yardımcı Devre - İkincil - Akış | 25 l/dk. |
| Yardımcı Devre - Birincil - Akış | 65 l/dk. |
| Yardımcı Devre - İkincil - Basınç | 245 bar |
| Çalışma Basıncı - Ekipman | 245 bar |
| Kazma Kuvveti - Stik - Uzun | 12.3 kN |
| Kazma Kuvveti - Kova | 23.3 kN |
| Çalışma Basıncı - Seyir | 245 bar |
| Pompa Akışı (2.400dev/dk.) | 100 l/dk. |
| Tip | Değişken Silindir Hacimli Piston Pompasıyla Yük Algılamalı Hidrolikler |
| Not | Akış ve basınç birleştirilemez. Yük altında, akış artarken basınç düşer. |
Kule Dönüş Sistemi
| Makine Dönüş Hızı | 9 r/dk. |
| Bom Dönüşü - Sol | 75 Derece |
| Bom Dönüşü - Sağ | 50 Derece |
Sertifika - Kabin ve Güneşlik
| Tepe Koruması | ISO 10262:1998 (Level I) |
| Ters Dönme Koruma Yapısı (TOPS) | ISO 12117:1997 |
| Devrilme Koruma Yapısı (ROPS) | ISO 12117-2:2008 |
Ses
| Operatör Ses Basıncı (ISO 6396:2008) | 78 dB(A) |
| Ortalama Dış Ses Basıncı (ISO 6395:2008) | 94 dB(A) |
| Not | Avrupa Birliği Direktifi "2000/14/EC" |
Boyutlar - Standart Stik
| Toplam Nakliye Uzunluğu* | 4240 mm |
| Uzanma Konumunda Bom | 1710 mm |
| O/A Nakliye Yüksekliği | 2480 mm |
| Dönüş Yatağı - Yükseklik | 560 mm |
| Stik Uzunluğu | 1060 mm |
| Maksimum Uzanma | 4660 mm |
| Maksimum Boşaltma Yüksekliği | 2950 mm |
| Maksimum Kazı Yüksekliği | 4270 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 775 mm |
| Ekstra Arka Ağırlıklı Arka Kule Dönüşü | 890 mm |
| Bom Dönüşü - Sağ | 830 mm |
| O/A Alt Takım Uzunluğu | 2010 mm |
| Dikey Duvar | 1870 mm |
| Not | *Toplam Nakliye Uzunluğu, nakliye sırasındaki bıçak konumuna bağlıdır. |
| Maksimum Uzanma - Zemin Seviyesi | 4510 mm |
| Kazı Derinliği | 2510 mm |
| Palet Kayışı/Pabuç Genişliği | 300 mm |
| Maksimum Bıçak Yüksekliği | 395 mm |
| Maksimum Bıçak Derinliği | 515 mm |
| Bom Dönüşü - Sol | 605 mm |
| Yerden Yükseklik | 310 mm |
| Bom Yüksekliği - Nakliye Konumu | 1560 mm |
| Hafif Arka Ağırlıkla Arka Kule Dönüşü | 845 mm |
