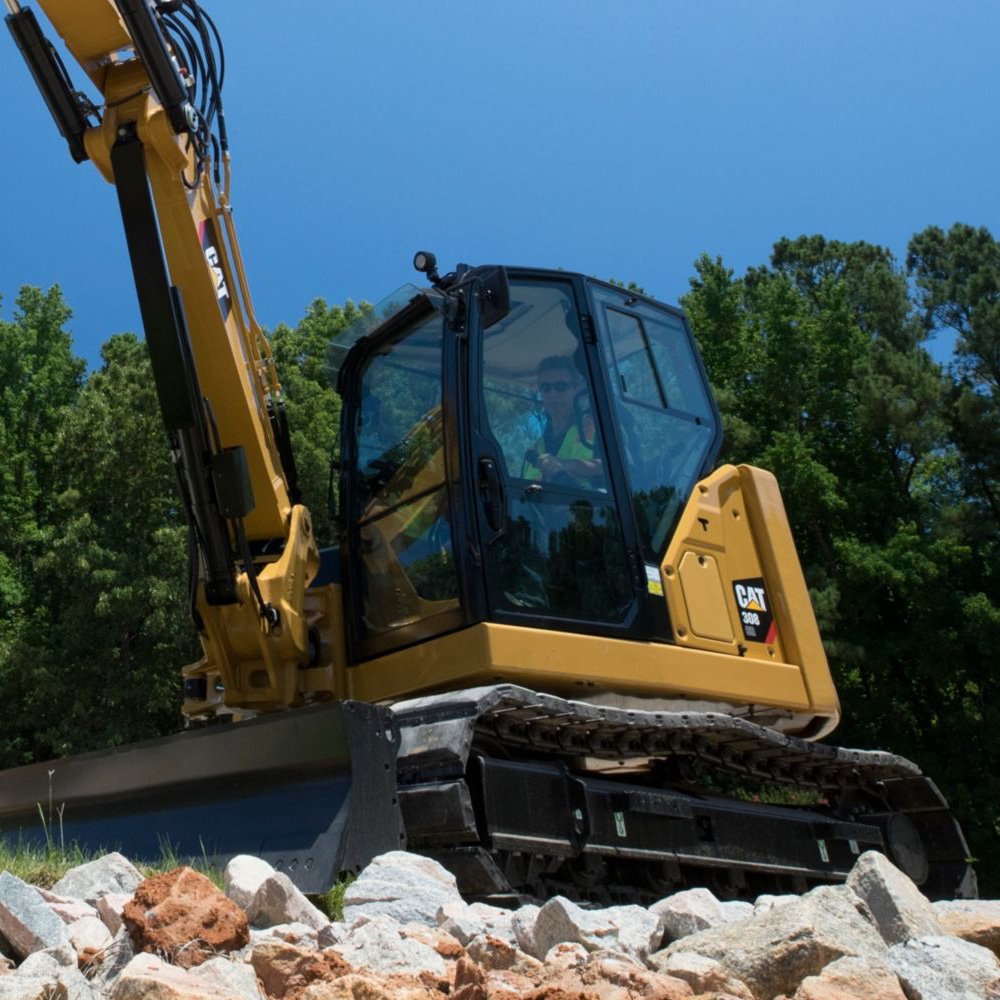

Cat® 308 CR Değişken Açılı Bomlu (VAB) Mini Ekskavatör, çok çeşitli uygulamalarda çalışmanıza yardımcı olmak için mini boyutta maksimum güç ve performans sunar. Değişken Açılı Bom, dar uygulamalarda maksimum bağlantı esnekliği sağlar.
| Net Güç | 51.8 kW |
| Çalışma Ağırlığı | 9245 kg |
| Kazı Derinliği | 3815 mm |
Motor
| Net Güç | 51.8 kW |
| Motor Modeli | Cat C3.3B |
| Silindir Hacmi | 3.33 l |
| Not | Bildirilen net güç; hava filtresi, egzoz sistemi ve fanla donatılan bir motor için volanda bulunan güçtür. |
| İç çap | 94 mm |
| Brüt Güç - ISO 14396 | 55.4 kW |
| Brüt Güç - SAE J1995 | 55.4 kW |
| Azami Net Güç - 2.200 dev/dak. - EU Stage V - ISO 9249/EEC 80/1269 | 53.3 kW |
| Azami Net Güç - 2.200 dev/dak. - U.S. EPA Tier 4 Final - ISO 9249/EEC 80/1269 | 52.4 kW |
| Strok | 120 mm |
| Net Güç - 2.200 dev/dk. - ISO 9249:2007, 80/1269/EEC | 51.8 kW |
| Motor Modeli - U.S. EPA Tier 4 Final/EU Stage V | Cat® C3.3B |
Ağırlıklar
| Çalışma Ağırlığı | 9245 kg |
| Not | *Maksimum Ağırlık kova hariç olmak üzere lastik pabuçlu çelik paletleri, arka ağırlığı, operatörü, tam dolu yakıt deposunu, standart stiki ve bıçağı temel alır. |
| Not (1) | *Minimum Ağırlık için, kova ve arka ağırlık olmaksızın lastik paletler, operatör, tam dolu yakıt deposu ve bıçak temel alınır. |
| Kabinle Maksimum Çalışma Ağırlığı* | 9.483 kg |
| Not (2) | **Maksimum Ağırlık için, kova olmaksızın lastik pabuçlu çelik paletler, arka ağırlık, operatör, tam dolu yakıt deposu ve bıçak temel alınır. |
| Standart Stikle Maksimum Çalışma Ağırlığı** | 9245 kg |
| Standart Stikle Minimum Çalışma Ağırlığı* | 8655 kg |
| Kısa Stikle Minimum Çalışma Ağırlığı* | 8690 kg |
| Kısa Stikle Maksimum Çalışma Ağırlığı** | 9280 kg |
Boyutlar - VAB İçi
| Kazı Derinliği | 3815 mm |
| Arka Ağırlıkla Arka Kule Dönüşü | 1585 mm |
| Maksimum Bıçak Yüksekliği | 370 mm |
| Palet Kayışı/Pabuç Genişliği | 450 mm |
| Maksimum Boşaltma Yüksekliği | 3450 mm |
| Dikey Duvar | 2520 mm |
| Uzanma Konumunda Bom | 3120 mm |
| Yerden Yükseklik | 350 mm |
| Dönüş Yatağı Yüksekliği | 756 mm |
| Bom Dönüşü, Sağ | 935 mm |
| Toplam Palet Genişliği | 2300 mm |
| Toplam Nakliye Uzunluğu | 6450 mm |
| Nakliye Yüksekliği | 2475 mm |
| Kabin Yüksekliği | 2541 mm |
| Toplam Alt Takım Uzunluğu | 2880 mm |
| Maksimum Uzanma | 6515 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 1450 mm |
| Zemin Seviyesinde Maksimum Uzanma | 6300 mm |
| Stik Uzunluğu | 1820 mm |
| Maksimum Bıçak Derinliği | 407 mm |
| Bom Dönüşü, Sol | 605 mm |
| Maksimum Kazı Yüksekliği | 5220 mm |
Bıçak
| Yükseklik | 431 mm |
| Genişlik - Geniş | 2450 mm |
| Genişlik - Standart | 2300 mm |
Minimum Yapılandırmadan Ağırlık Artışı
| Arka Ağırlık | 250 kg |
| Pabuçlu Çelik Paletler | 341 kg |
| Uzun Stik | 66 kg |
| Not | *Kısa stik, ağır hizmet tipi tasarımı nedeniyle standart stik ağırlığını aşar. |
| Kısa Stik* | 35 kg |
Seyir Sistemi
| Maksimum Çekiş Kuvveti - Yüksek Hız | 27.8 kN |
| Seyir Hızı - Düşük | 3.1 km/sa. |
| Zemin Basıncı - Maksimum Ağırlık | 40.6 kPa |
| Seyir Hızı - Yüksek | 5.1 km/sa. |
| Tırmanabilme - Maksimum | 30 derece |
| Zemin Basıncı - Minimum Ağırlık | 37.9 kPa |
| Maksimum Çekiş Kuvveti - Düşük Hız | 67.5 kN |
Servis Dolum Kapasiteleri
| Motor Yağı | 11.2 l |
| Soğutma Sistemi | 10 l |
| Hidrolik Sistem | 110 l |
| Hidrolik Deposu | 53 l |
| Yakıt Deposu | 147 l |
Hidrolik Sistem
| Yardımcı Devre - İkincil - Basınç | 285 bar |
| Yardımcı Devre - Birincil - Basınç | 285 bar |
| Kazma Kuvveti - Kova | 62 kN |
| Çalışma Basıncı - Ekipman | 285 bar |
| Yardımcı Devre - Birincil - Akış | 131 l/dk. |
| Pompa Akışı (2.400dev/dk.) | 167 l/dk. |
| Çalışma Basıncı - Seyir | 285 bar |
| Yardımcı Devre - İkincil - Akış | 33 l/dk. |
| Kazma Kuvveti - Stik - Standart | 42.3 kN |
| Tip | Değişken Silindir Hacimli Piston Pompasıyla Yük Algılamalı Hidrolikler |
| Çalışma Basıncı - Dönüş | 250 bar |
| Not | Akış ve basınç birleştirilemez. Yük altında, akış artarken basınç düşer. |
| Maksimum Yardımcı Devre - Birincil - Pompadaki Basınç | 285 bar |
| Maksimum Yardımcı Devre - İkincil - Pompadaki Basınç | 285 bar |
| Maksimum Yardımcı Devre - Birincil - Pompadaki Akış | 131 l/dk. |
| Maksimum Yardımcı Devre - İkincil - Pompadaki Akış | 33 l/dk. |
Kule Dönüş Sistemi
| Makine Dönüş Hızı | 10.6 r/dk. |
| Bom Dönüşü - Sağ | 50 derece |
| Bom Dönüşü - Sol | 60 derece |
Sertifika - Kabin ve Güneşlik
| Devrilme Koruma Yapısı (ROPS) | ISO 12117-2:2008 |
| Ters Dönme Koruma Yapısı (TOPS) | ISO 12117:1997 |
| Tepe Koruması | ISO 10262:1998 (Level II) |
Ses
| Operatör Ses Basıncı (ISO 6396:2008) | 72 dB(A) |
| Not | Avrupa Birliği Direktifi "2000/14/EC" |
| Ortalama Dış Ses Basıncı (ISO 6395:2008) | 99 dB(A) |
Klima Sistemi
| Klima | Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 1,0 kg soğutucu bulunur ve bu miktar, 1.430 metrik ton CO2'ye eşdeğerdir. |
Boyutlar - VAB Dışı
| Kazı Derinliği | 3460 mm |
| Toplam Nakliye Uzunluğu | 6450 mm |
| Stik Uzunluğu | 1820 mm |
| Palet Kayışı/Pabuç Genişliği | 450 mm |
| Dönüş Yatağı Yüksekliği | 756 mm |
| Maksimum Bıçak Derinliği | 407 mm |
| Zemin Seviyesinde Maksimum Uzanma | 7715 mm |
| Nakliye Yüksekliği | 2475 mm |
| Uzanma Konumunda Bom | 2710 mm |
| Toplam Alt Takım Uzunluğu | 2880 mm |
| Maksimum Uzanma | 7885 mm |
| Maksimum Boşaltma Yüksekliği | 6285 mm |
| Yerden Yükseklik | 350 mm |
| Dikey Duvar | 3725 mm |
| Arka Ağırlıkla Arka Kule Dönüşü | 1585 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 1450 mm |
| Bom Dönüşü, Sol | 605 mm |
| Maksimum Bıçak Yüksekliği | 370 mm |
| Kabin Yüksekliği | 2541 mm |
| Maksimum Kazı Yüksekliği | 8180 mm |
| Bom Dönüşü, Sağ | 935 mm |
| Toplam Palet Genişliği | 2300 mm |
Sertifika - Kabin
| Ters Dönme Koruma Yapısı (TOPS) | ISO 12117:1997 |
| Devrilme Koruma Yapısı (ROPS) | ISO 12117-2:2008 |
| Tepe Koruması | ISO 10262:1998 (Düzey II) |
Sürdürülebilirlik
| Geri Dönüştürülebilirlik | 96% |
Boyutlar - Kısa Stik - VAB İçi
| Maksimum Kazı Yüksekliği | 5300 mm |
| Bom Dönüşü, Sol | 605 mm |
| Maksimum Bıçak Yüksekliği | 370 mm |
| Maksimum Boşaltma Yüksekliği | 3510 mm |
| Arka Ağırlıkla Arka Kule Dönüşü | 1585 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 1450 mm |
| Zemin Seviyesinde Maksimum Uzanma | 6210 mm |
| Nakliye Yüksekliği | 2330 mm |
| Bom Dönüşü, Sağ | 935 mm |
| Stik Uzunluğu | 1665 mm |
| Toplam Palet Genişliği | 2300 mm |
| Dikey Duvar | 2435 mm |
| Toplam Nakliye Uzunluğu | 6440 mm |
| Kazı Derinliği | 3700 mm |
| Yerden Yükseklik | 350 mm |
| Toplam Alt Takım Uzunluğu | 2880 mm |
| Dönüş Yatağı Yüksekliği | 756 mm |
| Maksimum Uzanma | 6430 mm |
| Uzanma Konumunda Bom | 3110 mm |
| Maksimum Bıçak Derinliği | 407 mm |
| Kabin Yüksekliği | 2541 mm |
| Palet Kayışı/Pabuç Genişliği | 450 mm |
Boyutlar - Kısa Stik - VAB Dışı
| Maksimum Uzanma | 7750 mm |
| Dönüş Yatağı Yüksekliği | 756 mm |
| Maksimum Kazı Yüksekliği | 8045 mm |
| Zemin Seviyesinde Maksimum Uzanma | 7575 mm |
| Maksimum Bıçak Derinliği | 407 mm |
| Toplam Nakliye Uzunluğu | 6440 mm |
| Uzanma Konumunda Bom | 2460 mm |
| Dikey Duvar | 3510 mm |
| Maksimum Boşaltma Yüksekliği | 6160 mm |
| Toplam Palet Genişliği | 2300 mm |
| Arka Ağırlık Olmadan Arka Kule Dönüşü | 1450 mm |
| Bom Dönüşü, Sağ | 935 mm |
| Kabin Yüksekliği | 2541 mm |
| Toplam Alt Takım Uzunluğu | 2880 mm |
| Yerden Yükseklik | 350 mm |
| Palet Kayışı/Pabuç Genişliği | 450 mm |
| Stik Uzunluğu | 1665 mm |
| Nakliye Yüksekliği | 2330 mm |
| Bom Dönüşü, Sol | 605 mm |
| Arka Ağırlıkla Arka Kule Dönüşü | 1585 mm |
| Maksimum Bıçak Yüksekliği | 370 mm |
| Kazı Derinliği | 3305 mm |
Hidrolik Sistemi
| Kazma Kuvveti - Stik (Kısa) | 41 kN |
